ACUSTILOG è il software che effettua il calcolo previsionale dei requisiti acustici passivi degli edifici secondo le norme tecniche UNI EN ISO 12354:2017, confrontando gli indici calcolati con i valori limite previsti dal D.P.C.M. 5/12/1997. Esegue inoltre la classificazione acustica degli edifici ai sensi della norma UNI 11367.
ACUSTILOG consente di immagazzinare nel suo archivio tutte le informazioni necessarie per caratterizzare acusticamente un componente edilizio.
I requisiti acustici di base come il potere fonoisolante Rw di pareti verticali e solai e il livello di pressione sonora di calpestio Lnw di solai possono essere stimati utilizzando relazioni specifiche che legano la massa della struttura (m’) a Rw o a Lnw: il software consente di scegliere la legge di massa più rispondente al caso in esame, mettendo a disposizione un’ampia casistica di correlazioni sviluppate da laboratori italiani e internazionali.
In alternativa, nel caso si disponesse dei certificati di laboratorio, il descrittore acustico può essere specificato direttamente dall’utente oppure ricavato dai valori in frequenza, secondo le procedure riportate dalle norme UNI EN ISO 717-1 (rumore aereo) e UNI EN ISO 717-2 (calpestio).
Tabellare, Grafico e OPENBIM

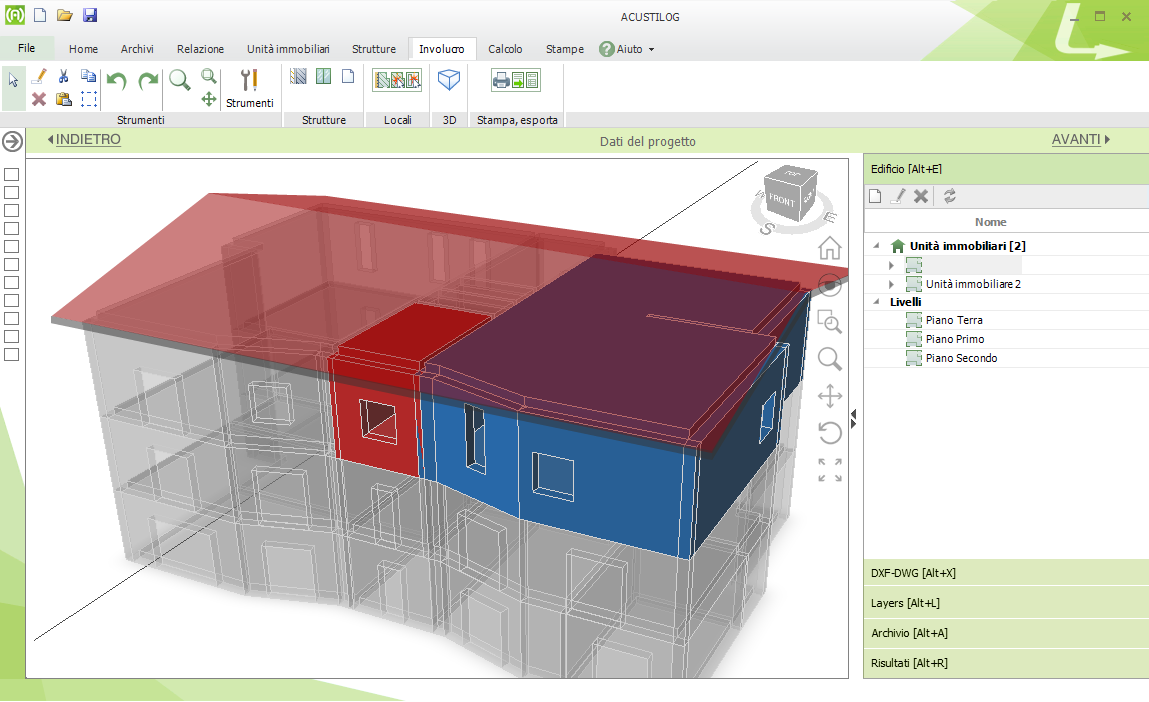

Per creare il modello di calcolo si può scegliere tra l’inserimento di tipo tabellare, dove strutture e ambienti di calcolo vengono specificati completando una tabella, e l’inserimento grafico, disegnando sull’area di lavoro modelli di complessità crescente. Si possono importare file BMP, JPG, TIF e file PDF da usare come sfondo a cui fare riferimento per la costruzione degli ambienti dell’edificio e anche file DXF e DWG con riconoscimento automatico di locali, strutture edilizie e proprietà acustiche. ACUSTILOG è un software OPENBIM: importa ed esporta file nel formato standard IFC adottato da tutti i CAD BIM più diffusi. Chi già utilizza un software CAD BIM può importare in ACUSTILOG il progetto architettonico tramite un file IFC e generare i modelli di calcolo per la valutazione previsionale dei requisiti acustici passivi. Chi vuole entrare nel mondo BIM trova in ACUSTILOG un modellatore BIM intuitivo per condurre le verifiche acustiche. Genera inoltre il file IFC da esportare verso TERMOLOG per l’analisi energetica o verso il software CAD preferito.
Progettazione energetica e acustica integrata
ACUSTILOG interagisce con TERMOLOG: in sede di progetto è possibile verificare le proprietà termiche e acustiche delle stratigrafie. ACUSTILOG importa il modello di un edificio già creato con il comodo input grafico di TERMOLOG per aggiungere al calcolo energetico anche una valutazione previsionale dei requisiti acustici passivi, come richiesto in tutti i comuni italiani per il rilascio delle concessioni edilizie.
Il comfort termico e acustico degli edifici è un tema rilevante anche per gli edifici esistenti. In caso di riqualificazione o di ristrutturazione si verificano con TERMOLOG le prestazioni energetiche secondo il Decreto Requisiti Minimi, cogliendo gli eventuali incentivi fiscali, e si correggono con ACUSTILOG le prestazioni acustiche dell’edificio, migliorandone la qualità nel suo complesso.
Maggiori informazioni su: http://www.logical.it/software_acustilog.aspx
