FOGNE

Software per il progetto e la verifica idraulica di reti fognarie per lottizzazioni private

SKU: SFT030 Category:

Description

Fogne consente di progettare e verificare reti fognarie per lottizzazioni private in modo semplice e intuitivo, effettuando il calcolo della rete, la verifica dei collettori alle portate massime (di pioggia) e alle minime velocità (nere) e la stampa di una completa relazione di calcolo.

Alla rete possono essere assegnate sezioni circolari, ovoidali e scatolari. Per ognuno dei collettori il software esegue la verifica di moto uniforme ed il calcolo della scala di deflusso, anche in modo indipendente.

Il calcolo della portata nera dell’intera rete viene effettuato a partire dai valori delle utenze, delle dotazioni e dei coefficienti di punta. Il calcolo della portata di pioggia è svolto con criteri che si basano sul metodo dell’invaso (stima della costante di invaso con la formula di Desbordes o di Ciaponi e Papiri oppure metodo semplificato di Iannelli).

Le formule di resistenza utilizzate nella verifica idraulica sono quelle di Gauckler-Strickler, Manning-Strickler, Chezy-Bazin e Chezy-Kutter.

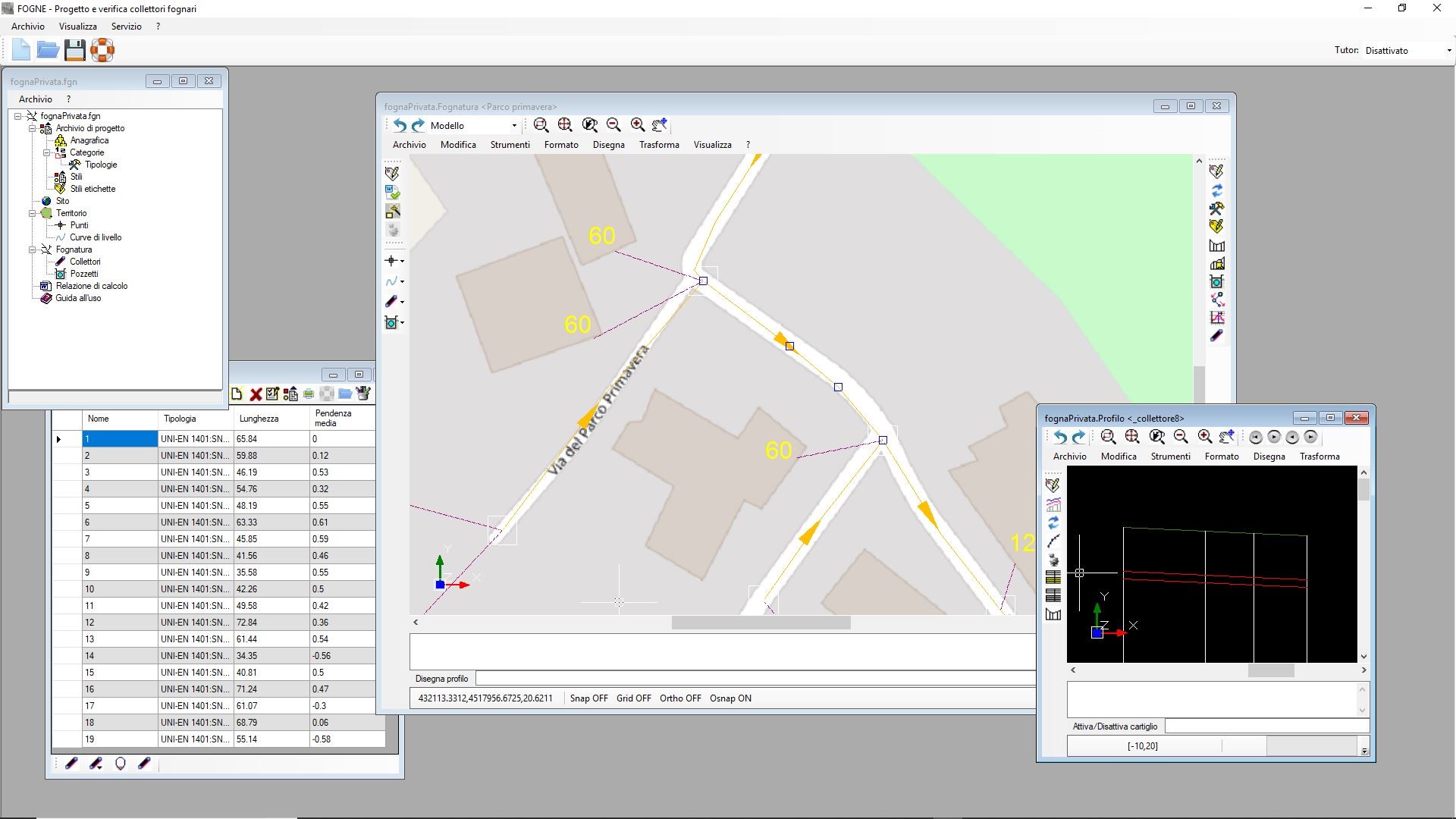

La rete viene immessa in modo totalmente grafico con l’ausilio del CAD interno che consente di importare sfondi in formato dxf/dwg.E’ disponibile anche una procedura di generazione automatica per agevolare l’inserimento di schemi semplificati lineari.

Info Elaborati

  • Relazione di calcolo
  • Planimetria della rete
  • Grafici scale di deflusso

Info Archivi

Fogne dispone dei seguenti archivi: Terreni, Collettori, Pozzetti con liste di elementi già assegnati. Gli archivi sono integrabili direttamente dall’utente.

Info Export

Tutti gli elaborati testuali sono riproducibili direttamente in pdf, doc, mentre quelli grafici sono esportabili in dxf e dwg per un ulteriore editing esterno.
