METEOR

Description

Il software consente di progettare e verificare i sistemi di raccolta e smaltimento delle acque meteoriche negli edifici residenziali gestendo le diverse tipologie di copertura: massetti piani e tetti a falda, oltre alle superfici di aree esterne (parcheggi, giardini, ecc.); nel modello si possono inserire gli elementi che permettono di definire il sistema di raccolta in quota: canali di bordo e di gronda, converse, pluviali. Sul territorio vengono definiti i pozzetti di raccolta e i collettori che consentono di progettare il sistema di smaltimento fino al recapito finale. Per tutti gli elementi del sistema vengono verificati i principali parametri progettuali ed effettuate le verifiche idrauliche.

Il software realizza la dichiarazione di conformità prevista dall’art.7 del D.M. 37/2008 come modificata dal Decreto 19/06/2010, a cui si aggiungono la relazione dei materiali e la relazione di calcolo idraulico.

La gestione dell’input è immediata e versatile con la possibilità di visualizzare in ogni momento la vista 3D del solo sistema progettato o dell’intero edificio e di  stampare ed esportare qualsiasi elemento.

Info Elaborati

• Relazione sui materiali utilizzati
• Relazione di calcolo idraulico
• Modello dichiarazione di conformità secondo il DM 37/08
• Grafico di progetto del sistema di copertura
• Grafico di progetto del sistema di smaltimento a livello superficiale
• Rappresentazione 3D del sistema di copertura
• Rappresentazione 3D del sistema di smaltimento a livello superficiale

Info Archivi

Meteor dispone di una libreria di oggetti relativi agli elementi progettuali utilizzati nella costituzione dell’impianto: sono disponibili pozzetti, collettori di scarico, pluviali, gronde, canali di bordo, converse.

Info Grafica

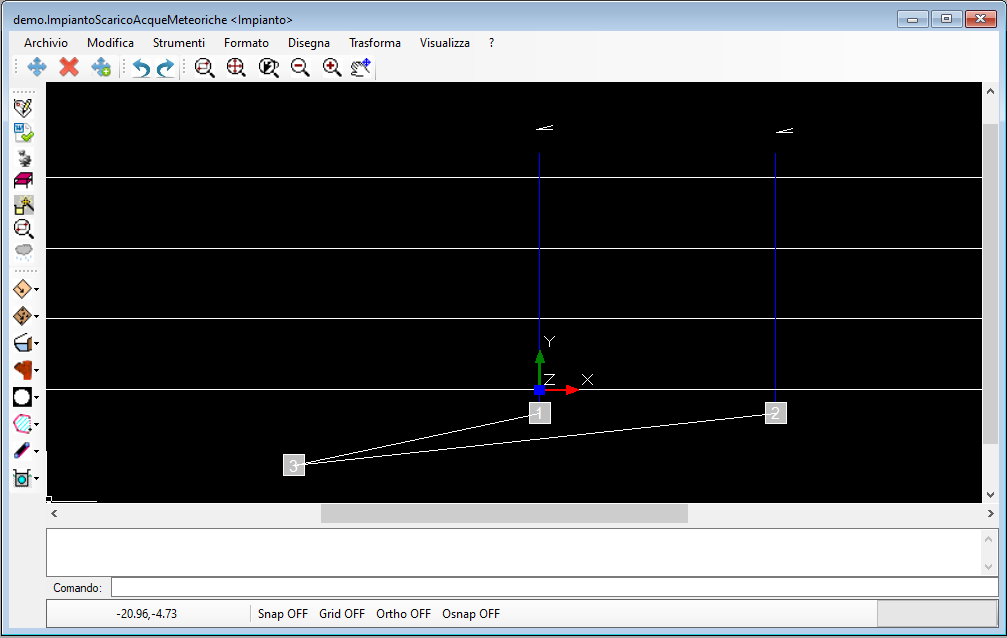

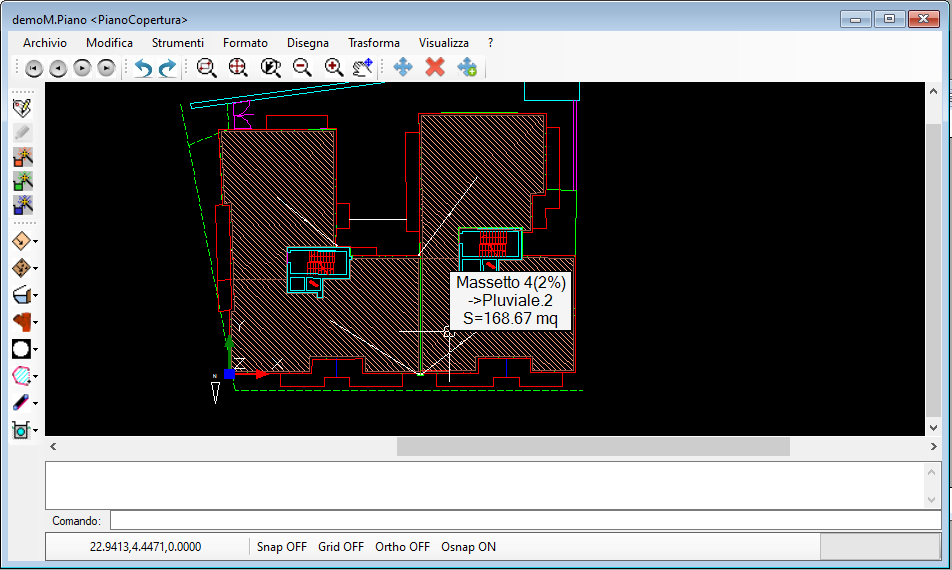

Meteor è dotato di un potente editor grafico interno e non necessita di CAD specifici per modellare l’intera rete di raccolta a partire dalla copertura fino ad arrivare al recapito finale consentendo anche la visualizzazione di numerose viste 3D delle varie zone dell’impianto stesso. La personalizzazione delle viste 2D e 3D è estremamente flessibile e consente di adattare le stampe finali alle reali esigenze dell’utente, senza necessità di apportare modifiche con altri software grafici. Nell’editor sono inoltre disponibili strumenti per il disegno e il completamento delle tavole (linee, polilinee, blocchi, funzione di quotatura automatica, inserimento di testo, gestione layer ecc.).

Info Export

Tutti gli elaborati testuali sono riproducibili direttamente in pdf, doc, docx e otf, mentre quelli grafici sono esportabili in dxf e dwg per un ulteriore editing esterno.

Info Normative

Normativa di riferimento: UNI EN 12056-3 (ex UNI 9184: Sistemi di scarico funzionanti a gravità all’interno degli edifici – Sistemi per l’evacuazione delle acque meteoriche, progettazione e calcolo); gli elaborati (relazioni, dichiarazione di conformità e grafici di progetto) sono conformi al DM 37/08.

Manuale online
