WinStrand

Analisi strutturale per c.a. , acciaio, murature, legno

La modularità dell’ambiente e i relativi Optionals permettono di configurare WinStrand ad ogni specifica necessità, garantendo al contempo espandibilità per le future esigenze del progettista.

L’obiettivo di WinStrand è di consentire al progettista di impiegare al meglio la capacità di analisi numerica del computer finalizzandola alla propria capacità sintetica e decisionale.

WinStrand è aggiornato alle normative più recenti (DM 17-01-2018 e Circ. n.7/2019). È consentita la progettazione e verifica secondo i criteri degli Eurocodici per le strutture in cemento armato ed in acciaio, nonché l’impiego delle norme tecniche precedenti (D.M. 14-02-1992, D.M. 9-01-1996, D.M. 16-01-1996, O.P.C.M. 3274/2003 e ss.mm.ii.) e delle norme AISC360:2010 e AS4100:1998.

I Moduli

I programmi sviluppati da EnExSys consentono di affrontare ogni aspetto della pratica progettuale inerente all’Ingegneria Civile.

I programmi sono raggruppabili:

Moduli:
• Analisi Strutturale (Pre-Processore, CodeCal, PostProcessore)
• Verifiche e Disegno CA
• Verifiche Acciaio
• Codice non Lineare



Optionals:
• Verifica e Disegno Lastre
• Preflex
• Pali
• Verifiche di Resistenza al fuoco
• Edifici Esistenti
• Murature
• Verifica Sezioni Miste
• Gestore Sezioni CA
• Compositore Profili
• Verifica aste in Legno
• Geo Fondazioni
• Verifiche Solai in CA
• Verifiche Solai in Legno-Cls

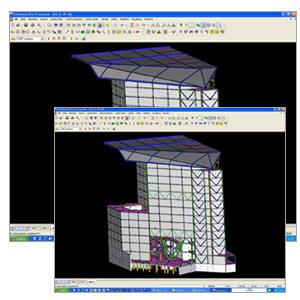

ANALISI STRUTTURALE

Il modulo di Analisi Strutturale permette l’input, l’analisi e il controllo dei risultati di strutture con geometria e carici di tutti i tipi, anche con elementi speciali (aste monolatere isolatori, dissipatori).

È possibile condurre analisi statiche, dinamiche, di buckling, P-Delta, Time History e FNA.

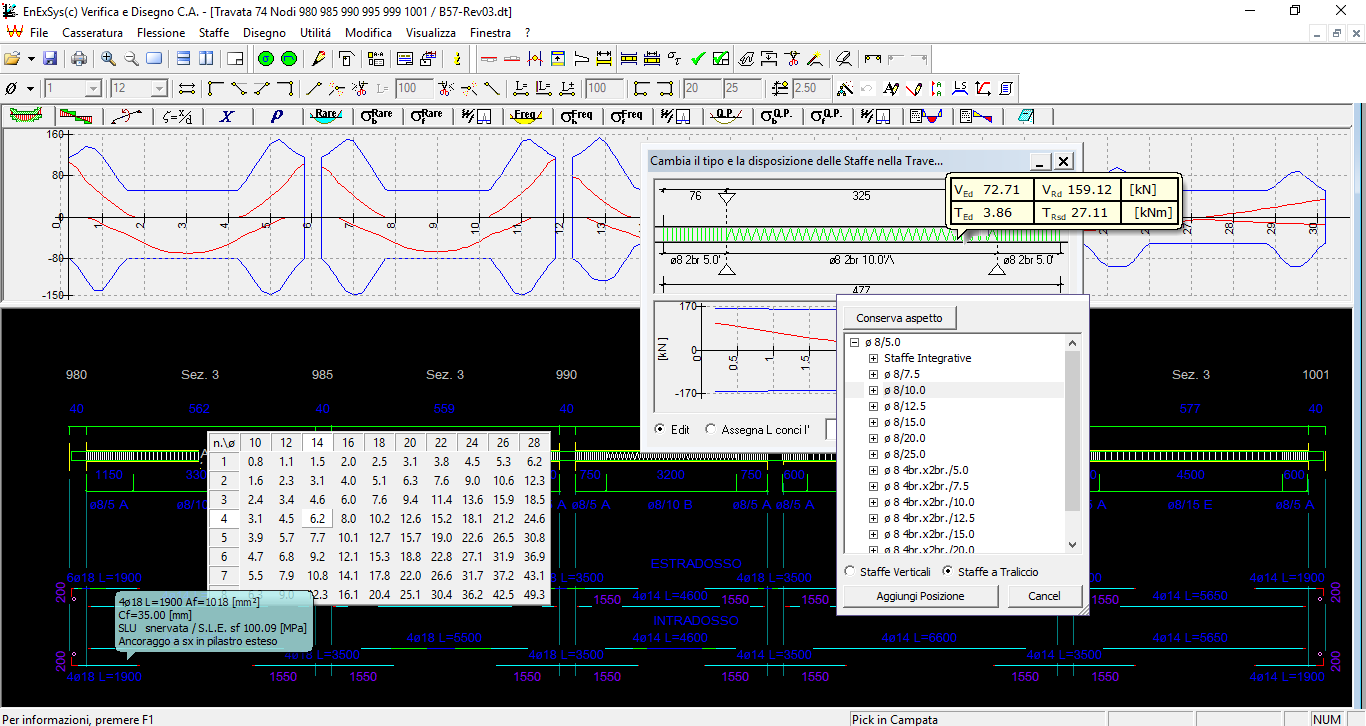

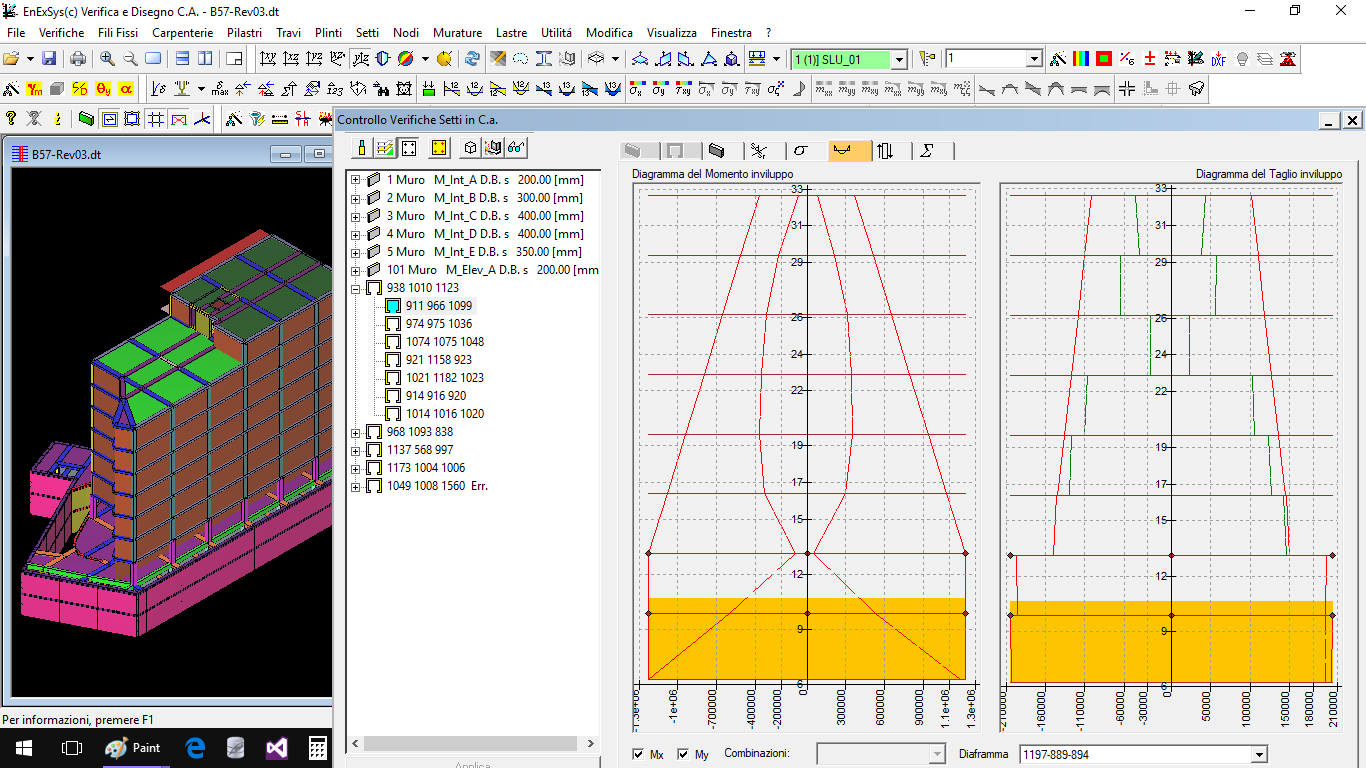

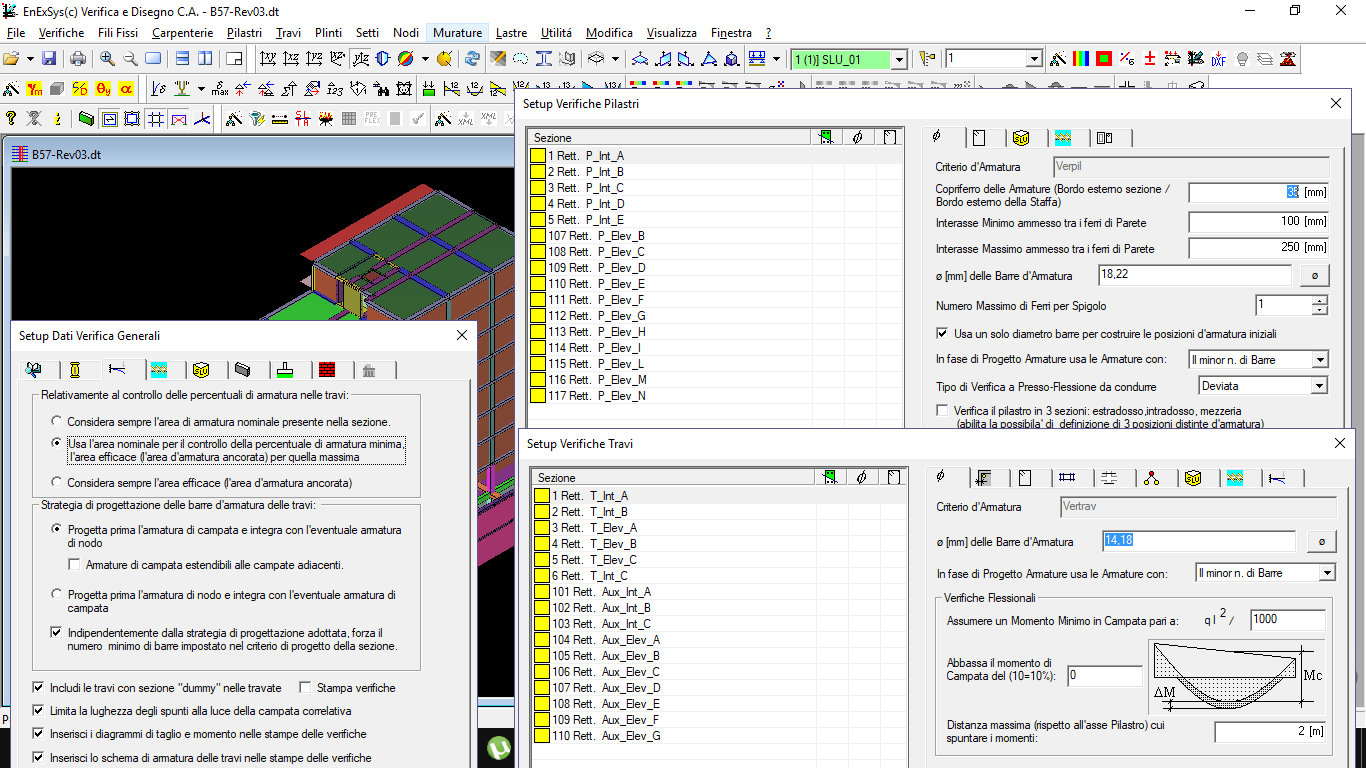

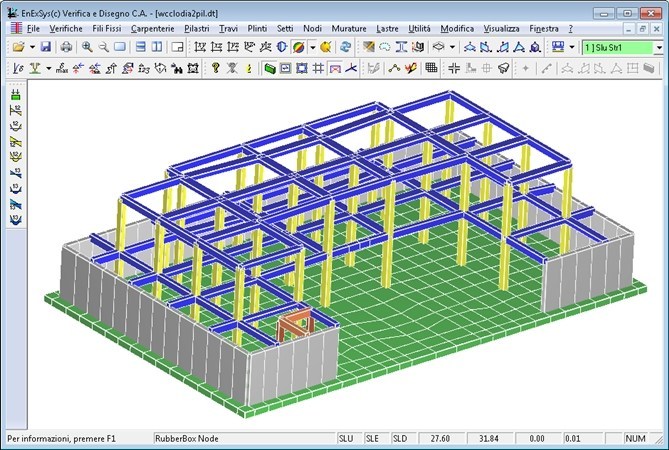

VERIFICHE E DISEGNO CA

Verifiche e Disegno CA esegue la verifica della sezione ed il progetto SLU/SLE delle armature di elementi in CA quali pilastri, travi, nodi trave-pilastro, travi di fondazione, plinti, setti/nuclei. Il software è in grado di controllare il rispetto delle prescrizioni di norma (minimi e massimi d’armatura, disposizione delle barre, ecc.) e permette l’applicazione automatica dei principi di calcolo della progettazione in capacità (gerarchia delle resistenze). È possibile definire elementi secondari di tipo pilastro, trave e setto. Il Progettista, tramite una serie di opzioni disponibili può gestire al meglio i criteri di progettazione delle armature. Il disegno esecutivo delle armature progettate può essere esportato direttamente in AutoCad tramite automazione, salvato in DXF o in altri formati (AUTO_CA, XML), con grande possibilità di personalizzazione dell’output.

Verifiche e Disegno CA può integrare (opzionale):

• la verifica degli edifici esistenti, con possibilità di impiegare rinforzi di tipo qualsiasi definibili dal Progettista e rapidamente applicabili grazie a specifiche utility;
• la verifica di edifici in muratura nuovo e/o esistesti da analisi lineare o conducendo una analisi pushover;
• le verifiche al fuoco delle sezioni armate;
• il modulo Lastre.

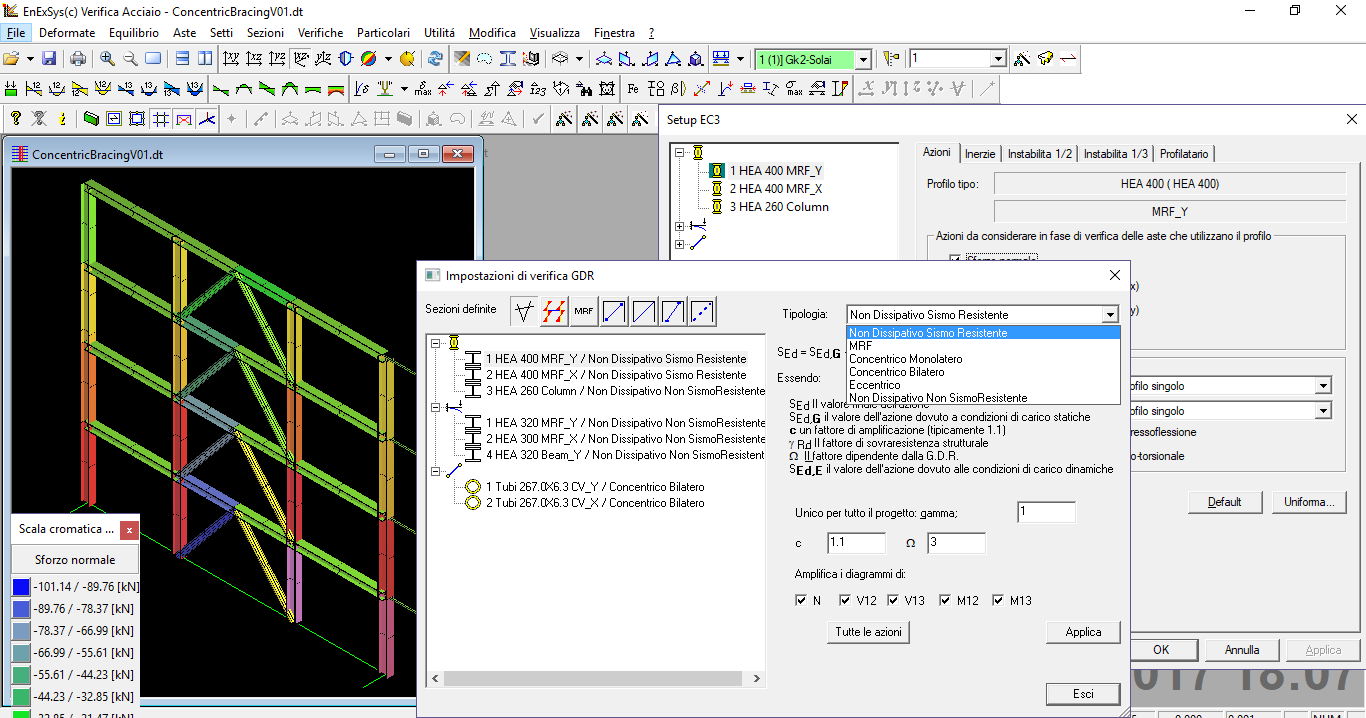

VERIFICHE ACCIAIO

Verifiche Acciaio esegue la verifica di resistenza e stabilità di aste metalliche agli Stati Limite Ultimi in accordo con DM 17-01-2018 ed Eurocodice 3. È altresì possibile utilizzare il metodo alle Tensioni ammissibili secondo le CNR UNI 10011 o (opzionale) secondo le norme AISC360 e/o AS4100.

La verifica può essere condotta su singoli elementi o su assemblaggi (elemento composto). Il software lascia ampia libertà al Progettista in merito alla definizione dei coefficienti di snellezza e alle sollecitazioni da considerare nelle verifiche.

È possibile condurre verifiche per aste composte (tralicciate calastrellate, imbottitte) e avere informazioni utili sulla resilienza richiesta e sui rivestimenti in zinco.

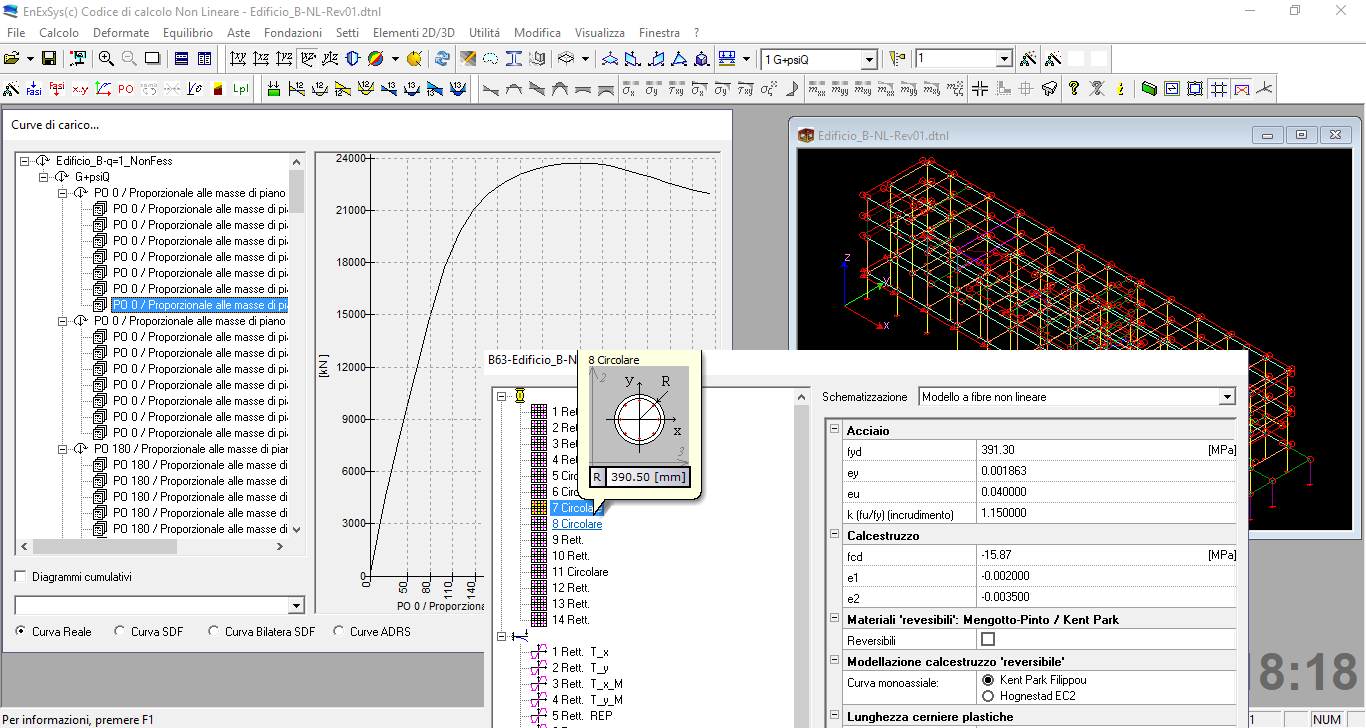

CALCOLO NON LINEARE

Il codice non lineare consente di condurre analisi non lineari di tipo geometrico o di materiale.

È possibile condurre analisi Pushover di strutture di cui sia stata già condotta l’analisi nel campo lineare (per le strutture in cemento armato devono essere presenti le armature).

I risultati dell’analisi non lineare possono essere esportati e reimpiegati dai moduli Verifiche e Disegno CA e Verifiche Acciaio.

InForm@

Con il programma WinStrand viene fornito anche il programma InForm@.

InForm@ è un abbonamento annuale che permette all’utenza:

• di aggiornare i software via web in tempi rapidi;
• essere avvisato su corsi, stages o seminari organizzati da EnExSys (anche proponendo sedi e/o argomenti);
• scaricare sul proprio PC la documentazione tecnica aggiornata del software;
• aprire e/o seguire discussioni tecniche sul Forum, proporre sviluppi, esaminare approfondimenti tecnici.
