Home Prodotti Novatest Srl A1020 MIRA LITE

A1020 MIRA LITE

A1020 MIRA LITE

DESCRIZIONE

A1020 MIRA-lite è un sistema di tomografia a ultrasuoni a bassa frequenza per prove manuali ad ultrasuoni, visualizzazione 2D e 3D e valutazione della qualità di strutture in calcestruzzo e cemento armato.
Lo strumento è un dispositivo a ultrasuoni a bassa frequenza leggero e portatile di uso generale. È un sistema completamente autonomo utilizzato per l’acquisizione, il processo topografico e la valutazione dei dati ultrasonici pulse-echo. Il sistema di sensori contiene un’antenna a matrice di 32 (8 blocchi con 4 elementi in ciascuno) trasduttori a contatto con l’onda trasversale a banda larga a bassa frequenza (DPC) a bassa frequenza con punte resistenti all’usura in ceramica per un funzionamento a lungo termine senza accoppiamenti su superfici ruvide.
L’A1020 MIRA-lite è dedicato a strutture di prova non distruttive in calcestruzzo, cemento armato e pietra con accesso unilaterale. Consente la stima dell’integrità del materiale mediante rilevamento di inclusioni, cavità, vuoti, delaminazioni locali, non aree e fessure stuccate e misura dello spessore dell’oggetto. I campi di applicazione tipici del sistema sono edifici in cemento armato, strutture, ponti, gallerie, autostrade, aeromobili in costruzione e in esercizio / manutenzione. Inoltre lo strumento può essere utilizzato nell’industria mineraria per valutare la qualità dei minerali sfruttabili.
L’A1020 MIRA-lite consente test rapidi ed efficienti di oggetti di grandi dimensioni con la visualizzazione tridimensionale e la documentazione dei risultati dell’ispezione tramite il software INTROVIEW-CONCRETE fornito da ACS (nel volume di consegna).
Immagine B-scan in tempo reale
• Nuova generazione di trasduttori DPC antiusura
• Eccezionale risoluzione del campo vicino
• Modalità di acquisizione Full-3D opzionale

Visualizzazione di INTROVIEW®
• Valutazione integrale mediante imaging 3D
• Nuova funzionalità di dimensionamento delle crepe

APPLICAZIONE
• Ispezione di costruzioni in calcestruzzo fino a 1200 mm di spessore ai fini della valutazione della consistenza della costruzione.
• Ricerca di inclusioni, cavità, vuoti, delaminazioni, perdite di riempimento e crepe negli oggetti in calcestruzzo, oggetti in cemento armato e pietre naturali.
• Ricerca di tubi in plastica e metallo di diametro superiore a 10 mm in cemento armato.
• Valutazione delle condizioni dei canali con rinforzo sollecitato in ponti di cemento armato.
• Ispezione di sottostrutture, colonne, coperture aeree in costruzioni gettate sul posto per rilevare vuoti e perdite di riempimento.
• Ricerca di vuoti e cavità dietro le piastre di rivestimento dei tunnel sotterranei e ferroviari.
• Ispezione dei blocchi refrattari del forno di soffiatura del vetro.
• Stima dello spessore del rivestimento in calcestruzzo e rafforzamento della profondità di copertura.
• Misurazione dello spessore dell’oggetto test all’accesso unilaterale.
• Registrazione dettagliata dei risultati ottenuti.

CARATTERISTICHE TECNICHE

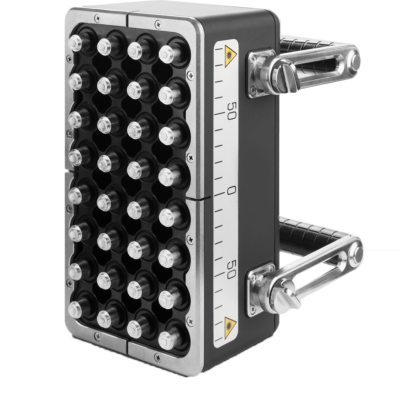

• Sistema di sensori: matrice di antenne a matrice integrata
• Numero di trasduttori nell’array di antenne: 32
• Tipo di trasduttori utilizzati nell’array di antenne: trasduttori di contatto a punti di contatto trasversali a banda larga a bassa frequenza con punte antiusura in ceramica
• Frequenza nominale del trasduttore: 50 kHz
• Larghezza banda analogica: da 10 a 100 kHz
• Massima profondità di penetrazione nel calcestruzzo: fino a 1 200 mm
• Massima profondità di penetrazione nel cemento armato: fino a 400 mm
• Periodo di funzionamento continuo dello strumento alimentato dall’accumulatore, non inferiore a: 8 ore
• Durata media, non inferiore a: 5 anni
• Temperatura di funzionamento: da -10 a + 50 ° C
• Dimensioni dell’array trasduttore: 220 x 110 x 90 mm
• Dimensioni del blocco elettronico: 260 X 165 X 85 mm
• Dimensioni schermo: 5,7 ”
• Visualizzazione in tempo reale: fino a 8 Hz
• Numero di A-Scan in thomography synthese: 64
• Modalità di visualizzazione a bordo: modalità di visualizzazione di INTROVIEW: A-Scan, cross-sectional B-Scan Panorama B-, C-, D-Scan,
3D-View (Texture Mapping, ISO-surface, Maximum Intensity Projection)
• Interfaccia dati: USB 2.0
• А1020 MIRA Lite – ultrasonic tomograph
• Net adaptor with cable 220V-15V
• USB A – Micro B cable
• Checking sample
• Case
• Vizualisation and evaluation Software INTROVIEW – 12 month license

ACCESSORI

• А1020 MIRA Lite – tomografo ultrasonico
• Antenna array M4002 0,05A0R220Х110PS
• Adattatore di rete con cavo 220V-15V
• Cavo USB A – Micro B
• Controllo del campione
• Astuccio
• Software di visualizzazione e valutazione INTROVIEW – Licenza di 12 mesi
