PACOMETRO R660

DESCRIZIONE

INDAGINI PACOMETRICHE AD ALTA DEFINIZIONE CON NOVASCAN R660

Il pacometro NOVASCAN R660 è un rilevatore di armature in grado di effettuare prove pacometriche misurando in modo puntuale la posizione dei ferri longitudinali e delle staffe, lo spessore del copriferro e il diametro dell’armatura, anche in caso di applicazioni difficili dove gli elementi sono molto ravvicinati fra loro.

Grazie alla sonda integrata ad alta risoluzione, l’indagine magnetometrica risulta facile e veloce.

Il software dedicato ZRW, restituisce dati 3D in tempo reale estremamente precisi e facilita l’interpretazione del dato, la localizzazione, la misurazione del copriferro e del diametro delle barre di armatura ed è in grado di eseguire analisi e creare report di prova. Il pacometro è dotato di cinque modalità di scansione per soddisfare le diverse esigenze di prova e di due modalità di visualizzazione dei dati sia grafica che numerica, per una migliore e rapida lettura.

Velocità, precisione e risoluzione fanno del pacometro NOVASCAN R660 lo strumento più performante attualmente sul mercato per effettuare indagini magnetometriche.

PERCHÉ UTILIZZARE IL PACOMETRO NOVASCAN R660

• Lunga durata e praticità: batteria al litio ricaricabile ad elevata capacità. Strumento completamente integrato, compatto, portatile e comodo da trasportare.
• Risultati ad alta risoluzione: Schermo LCD transflettivo da 3.5” a colori. 6 colori di interfaccia selezionabili
• Localizzazione rapida e intuitiva: la posizione dei ferri di armatura viene indicata mediante segnale acustico e LED luminoso ed è disponibile il mirino per una rapida e accurata individuazione. Inoltre il passo dei ferri viene fornito in automatico sullo stesso grafico.
• Maggiore distanza supportata rispetto ai modelli R630A e R800: 65 mt per le modalità [Profile Scan] e [Grid Scan], 10 mt per la modalità [Signal Scan];

MOLTEPLICI MODALITÀ DI SCANSIONE PER RISPONDERE AD OGNI TUA ESIGENZA

[JGJ Scan]: localizzatore rapido con mirino e visualizzazione di copriferro e diametro.

[Profile Scan]: permette la visualizzazione della posizione, del copriferro, della distanza dalla barra adiacente, del diametro e altre informazioni mostrando una sezione della distribuzione delle barre di armatura.

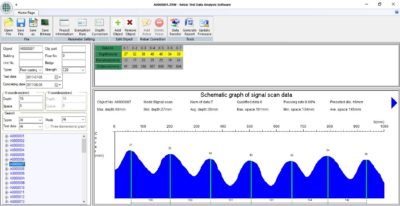

[Signal Scan]: si divide in analisi dell’onda e analisi per densità di barre, permette di visualizzare la forma dell’onda, la posizione della barra, il copriferro, il passo, il diametro della barra analizzata e l’aggiunta o eliminazione di punti di analisi in tempo reale.

[Grid Scan]: permette di visualizzare la posizione della barra, il copriferro, e la distanza dalle barre adiacenti. La scansione mostra una griglia bidimensionale dove vengono visualizzate le barre analizzate.

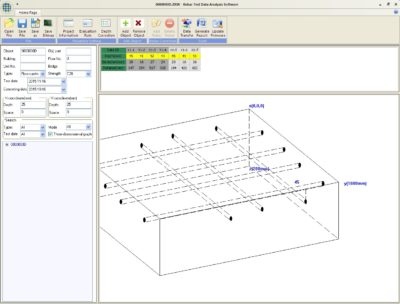

[Image Scan]: permette una analisi totale in entrambi gli assi X e Y ed è utilizzabile per test su elementi con distribuzioni non regolari. Attraverso l’utilizzo del software ZRW in dotazione è possibile ottenere una restituzione dei dati in 3D.

CARATTERISTICHE TECNICHE

• Modello: Novascan R660
• Spessore del copriferro (mm): φ6 ~ φ50
• Range massimo (mm):
– Primo step: 1 ~ 80
– Secondo step: 1 ~ 180
• Errore massimo:
– ± 1 (mm): 1 ~ 59
– ± 2 (mm): 50 ~ 78
– ± 4 (mm): 70 ~ 180
• Range applicabile (mm): φ6 ~ φ32
• Errore massimo per la misura dei diametri: ± 1
• Segnale d’onda: visualizzazione in tempo reale
• Correzione dati: Automatico
• Trasferimento dati: USB
• LCD: 320×240
• Alimentazione: Batteria incorporata
• Dimensioni (mm): 240x93x110
• Peso (kg): 0,67

ACCESSORI

Accessori in dotazione:
• Software per elaborazione dati ZRW
• Cavo USB
• Manuale istruzioni R660 e software ZRW
• Carica batterie
• Certificato di conformità
